BYPASS DE MANTENIMIENTO PARA SAI LA-PDU-SM-R-IEC
Ficha técnica
Vídeo youtube

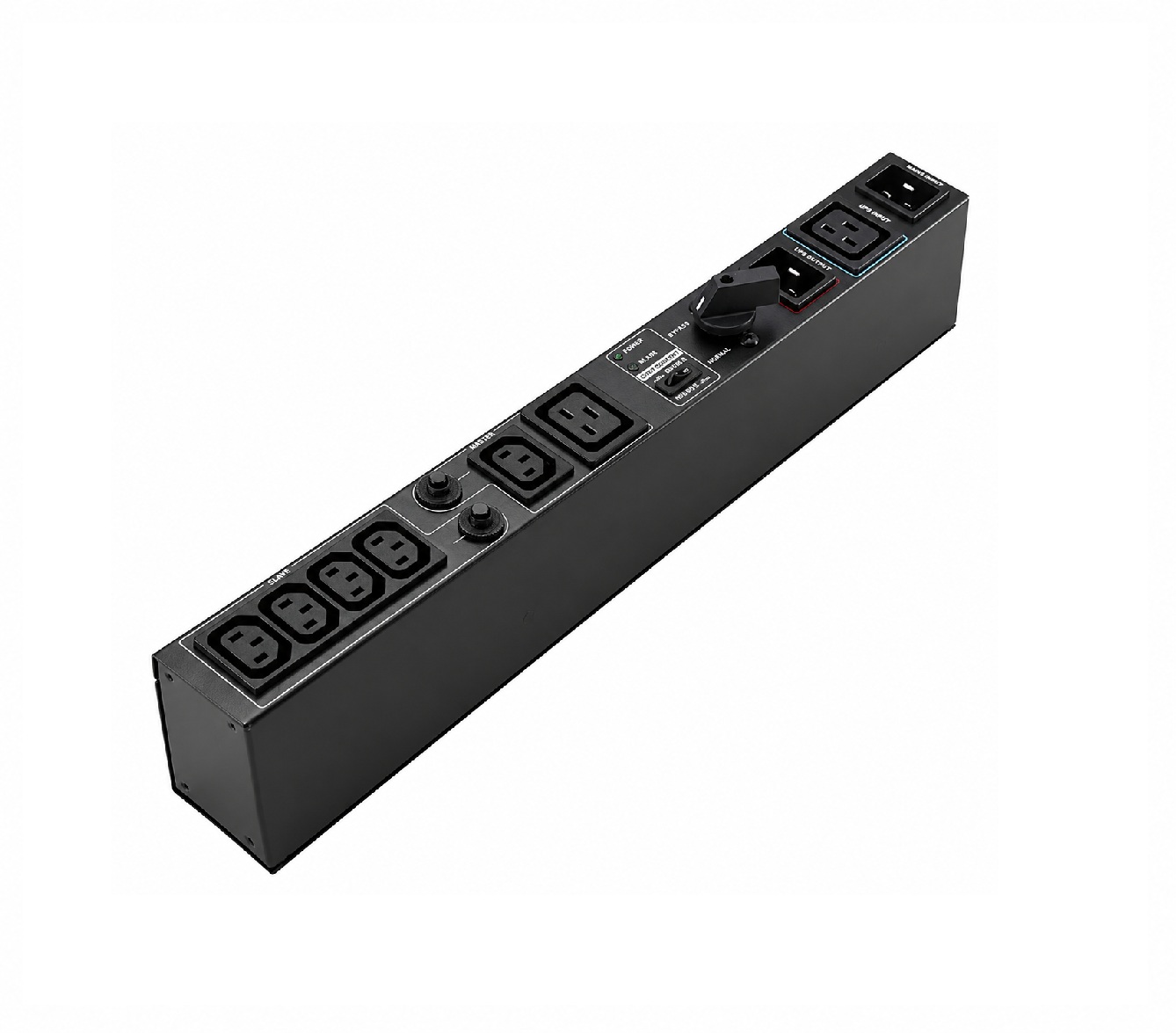

Bypass de mantenimiento para SAI diseñado para instalaciones rack con UPS de hasta 3000 VA, permitiendo transferir manualmente la carga a red eléctrica sin interrupción del suministro, facilitando así tareas de mantenimiento o sustitución del SAI. Su diseño Master/Slave añade una función de ahorro energético dentro de un formato rack 19″ compacto y fácil de integrar.
✓Bypass de mantenimiento rack 19" para SAI y reguladores de gran tamaño
✓Permite transferir manualmente la carga a red eléctrica sin interrumpir el suministro
✓Proporciona alimentación continua a los equipos conectados durante el mantenimiento del UPS
✓Diseño Master/Slave para ahorro energético
✓Desconexión automática de las salidas Slave cuando el consumo en la salida Master es inferior a 20W (±5W)
✓Manejo sencillo mediante conmutador rotativo
✓Conectividad Plug & Play tanto en entrada como en salida
✓Apto para todos los UPS de hasta 3000 VA
✓5 salidas IEC C13 y 1 salida IEC C19 en formato rack compacto

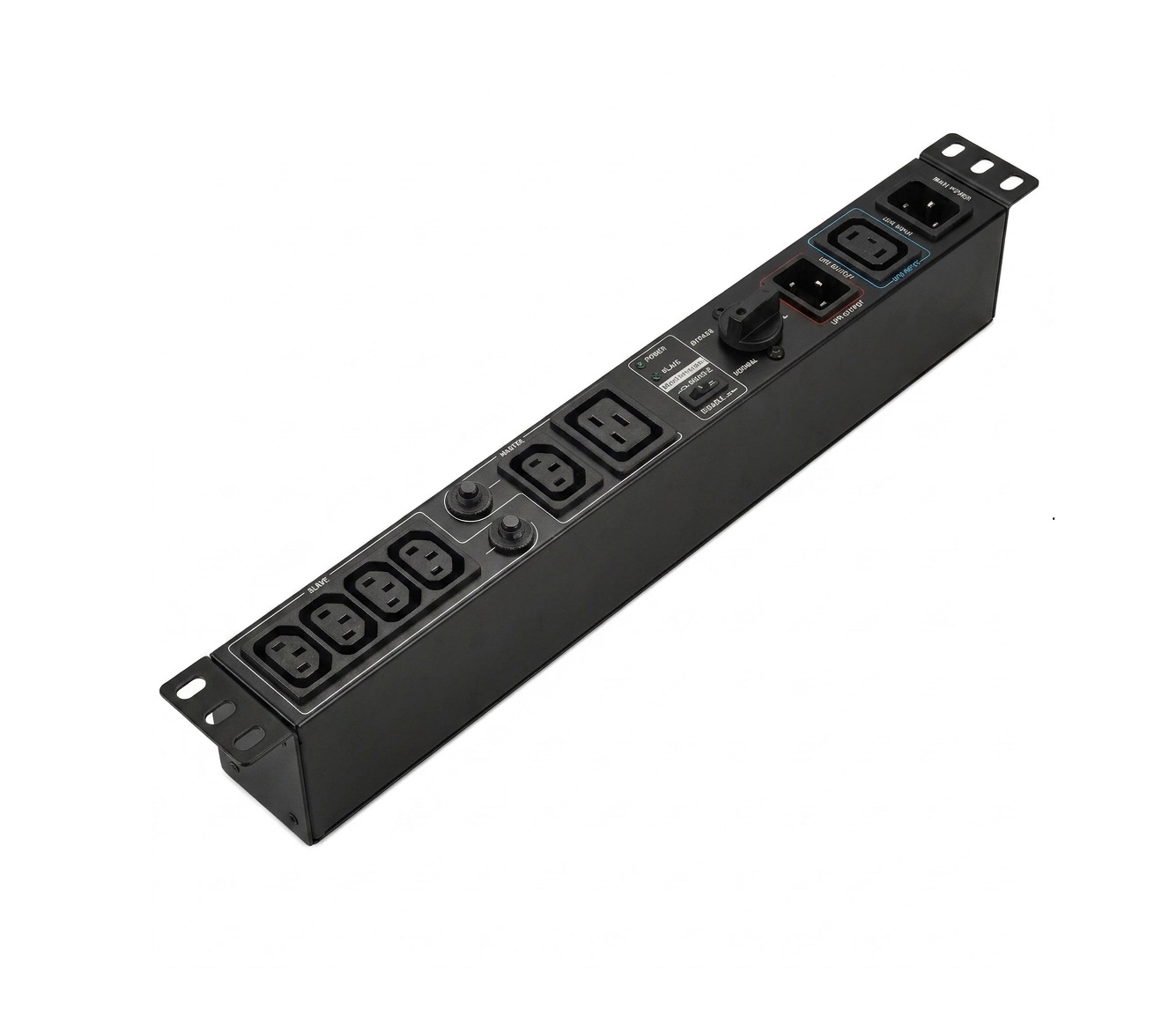

Bypass de mantenimiento rack 19" LA-PDU-SM-R-IEC
| Parámetro | LA-PDU-SM-R-IEC |
|---|---|
| Producto | Maintenance Bypass Switch / Bypass de mantenimiento |
| Modelo | LA-PDU-SM-R-IEC |
| Código de modelo | 19” MBS |
| Aplicación | Unidad de distribución externa para UPS |
| CARACTERÍSTICAS ELÉCTRICAS | |
| Corriente nominal | 16A |
| Voltaje nominal | 208 / 220 / 230 / 240 VAC |
| Ahorro energético | Sí. Si el consumo en la salida Master es inferior a 20W (±5W), se desconectan las salidas Slave |
| INDICADORES LED | |
| Power LED | Iluminación verde |
| Master/Slave Function LED | Iluminación verde |
| CONEXIONES | |
| Main Power | 1 x IEC C20 (16A) |
| Input from UPS | 1 x IEC C20 (16A) |
| Output to UPS | 1 x IEC C19 (16A) |
| Master Output | 1 x IEC C19 (16A) + 1 x IEC C13 (10A) |
| Slave Output | 4 x IEC C13 (10A) |
| DATOS FÍSICOS | |
| Dimensiones | 438 x 80 x 50 mm |
| Color | Negro |
| Peso | 1.5 kg |
| Formato | Rack 19" |
| AMBIENTE DE TRABAJO | |
| Temperatura | 0°C – 40°C |
| Humedad | 20% - 90% RH (sin condensación) |
| CONTENIDO Y LOGÍSTICA | |
| Contenido del paquete | Bypass de mantenimiento LA-PDU-SM-R-IEC, cable de entrada |
GENERAL
Producto
Maintenance Bypass Switch / Bypass de mantenimiento
Modelo
LA-PDU-SM-R-IEC
Código de modelo
19” MBS
Aplicación
Unidad de distribución externa para UPS
CARACTERÍSTICAS ELÉCTRICAS
Corriente nominal
16A
Voltaje nominal
208 / 220 / 230 / 240 VAC
Ahorro energético
Sí. Si el consumo en la salida Master es inferior a 20W (±5W), se desconectan las salidas Slave
INDICADORES LED
Power LED
Iluminación verde
Master/Slave Function LED
Iluminación verde
CONEXIONES
Main Power
1 x IEC C20 (16A)
Input from UPS
1 x IEC C20 (16A)
Output to UPS
1 x IEC C19 (16A)
Master Output
1 x IEC C19 (16A) + 1 x IEC C13 (10A)
Slave Output
4 x IEC C13 (10A)
DATOS FÍSICOS
Dimensiones
438 x 80 x 50 mm
Color
Negro
Peso
1.5 kg
Formato
Rack 19"
AMBIENTE DE TRABAJO
Temperatura
0°C – 40°C
Humedad
20% - 90% RH (sin condensación)
CONTENIDO Y LOGÍSTICA
Contenido del paquete
Bypass de mantenimiento LA-PDU-SM-R-IEC, cable de entrada
