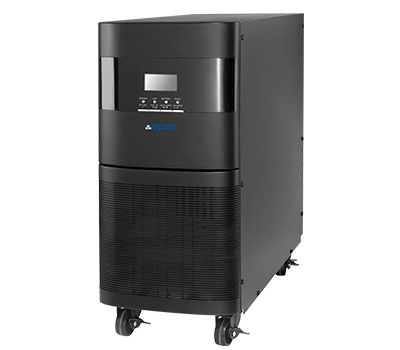

SAI Online LA-ON-LCD-6-10K-LCD-V.10
SAI Online LA-ON-LCD-6-10K-LCD-V.10 diseñado para aplicaciones críticas de media y alta potencia, con doble conversión real, tecnología DSP, factor de potencia de salida 1 y alta eficiencia de hasta el 94%, incorporando además gestión avanzada, redundancia paralela N+X, comunicaciones profesionales y control de carga ajustable para una protección eléctrica continua y estable.
✓Doble conversión real
✓La tecnología DSP garantiza un alto rendimiento
✓Factor de potencia de salida 1
✓Alto rendimiento de hasta el 94%
✓Modo de convertidor de frecuencia 50 Hz/60 Hz
✓Función de apagado de emergencia (EPO)
✓Compatible con generador
✓Comunicaciones USB / RS-232 / Opcional SNMP, ModBus, AS400
✓Número de baterías ajustable
✓Redundancia paralela N+X
✓Corriente de carga ajustable a través del panel LCD
✓Compatible con la función Hot Standby
SAI Serie LA-ON-LCD-V.10 On-Line
| Modelo | LA-ON-6K-LCD-V.10 | LA-ON-10K-LCD-V.10 |
|---|---|---|
| Capacidad* | 6000VA / 6000W | 10000VA / 10000W |
| ENTRADA | ||
| Voltaje nominal | 208/220/230/240 VAC | |
| Rango de voltaje | 110~300VAC ± 3 % al 50% carga ; 176~300VAC ± 3 % al 100% carga | |
| Frecuencia de voltaje | 46~54 Hz o 56~64 Hz | |
| Rango de frecuencia | 46Hz ~54 Hz @50 Hz / 56Hz ~ 64 Hz @60 Hz | |
| Fase | Monofásico con toma tierra (fase + neutro) | |
| Factor de potencia | ≧ 0.99 a tensión nominal y al 100@ de carga | |
| THDi | < 4% al 100% de carga, <6 % al 50% de carga | |
| SALIDA | ||
| Voltaje de salida | Programable 208/220/230/240VAC | |
| Regulación de tensión AC (Modo batería) | 1% | |
| Rango de frecuencia (Rango sincronizado) | Programable 46Hz ~ 54 Hz @ 50Hz / 56Hz ~ 64 Hz @ 60Hz | |
| Rango de frecuencia (Modo batería) | Programable 50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz | |
| Relación corriente de cresta | 3:1 (max) | |
| Distorsión armónica | ≦ 1 % @ 100% THD cargas lineales; ≦ 4 % @ 100% THD cargas no lineales | |
| Tiempo transferenc. Red ↔ Batería | 0 ms | |
| Tiempo transferenc. Inverter ↔ Bypass | 0 ms | |
| Tiempo transferenc. Inverter ↔ ECO | < 10 ms | |
| Forma de onda (Modo batería) | Onda senoidal pura | |
| Sobrecarga modo AC | 100%~110% 10min ; 110%~130%: 1min ; >130% : 1sec | |
| Sobrecarga modo batería | 100%~110%: 30sec ; 110%~130%: 10sec ; >130% : 1sec | |
| EFICIENCIA | ||
| Modo AC | > 94% | |
| Modo batería | > 91% | |
| BATERÍA | ||
| Tipo batería | 12V / 7AH | 12V / 9AH |
| Cantidad | 20 | 20 |
| Corriente de carga | 4 A ± 10% (max.) | |
| Voltios de carga | (Número de baterías*13.65 V) ± 1% | |
| INDICADORES | ||
| Pantalla LCD | Estado del SAI, nivel de carga, nivel de batería, tensión de entrada/salida, tiempo de descarga y condiciones de fallo. | |
| ALARMAS | ||
| Modo batería | Sonido cada 4 segundos | |
| Batería baja | Sonido cada segundo | |
| Sobrecarga | Sonido dos veces cada segundo | |
| Fallo | Sonido contínuo | |
| DATOS FÍSICOS | ||
| Medidas Pr x An x Al | 592 X 250 X 576 (mm) | |
| Peso neto (kgs) | 66,50 kg | 83 kg |
| CONDICIONES AMBIENTALES | ||
| Humedad | 20-95 % RH @ 0- 40 C sin condensación | |
| Temperatura funcionamiento | 0 ~ 40 C (vida batería se reduce con temp. > 25 C) | |
| Altitud de funcionamiento | <1000m | |
| Nivel de ruido | < 55dB @ 1 Metro | < 58dB @ 1 Metro |
| GESTIÓN SOFTWARE | ||
| Smart RS-232 & USB | Soporta Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y Mac | |
| SNMP opcional | Gestión de la alimentación desde el gestor SNMP y navegador web. | |
MODELOS
Capacidad*
6K
6000VA / 6000W
10K
10000VA / 10000W
ENTRADA
Voltaje nominal
208/220/230/240 VAC
Rango de voltaje
110~300VAC ± 3 % al 50% carga ; 176~300VAC ± 3 % al 100% carga
Frecuencia de voltaje
46~54 Hz o 56~64 Hz
Rango de frecuencia
46Hz ~54 Hz @50 Hz / 56Hz ~ 64 Hz @60 Hz
Fase
Monofásico con toma tierra (fase + neutro)
Factor de potencia
≧ 0.99 a tensión nominal y al 100@ de carga
THDi
< 4% al 100% de carga, <6 % al 50% de carga
SALIDA
Voltaje de salida
Programable 208/220/230/240VAC
Regulación de tensión AC (Modo batería)
1%
Rango de frecuencia (Rango sincronizado)
Programable 46Hz ~ 54 Hz @ 50Hz / 56Hz ~ 64 Hz @ 60Hz
Rango de frecuencia (Modo batería)
Programable 50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz
Relación corriente de cresta
3:1 (max)
Distorsión armónica
≦ 1 % @ 100% THD cargas lineales; ≦ 4 % @ 100% THD cargas no lineales
Red ↔ Batería
0 ms
Inverter ↔ Bypass
0 ms
Inverter ↔ ECO
< 10 ms
Forma de onda (Modo batería)
Onda senoidal pura
Sobrecarga modo AC
100%~110% 10min ; 110%~130%: 1min ; >130% : 1sec
Sobrecarga modo batería
100%~110%: 30sec ; 110%~130%: 10sec ; >130% : 1sec
EFICIENCIA
Modo AC
> 94%
Modo batería
> 91%
BATERÍA
Tipo batería
6K
12V / 7AH
10K
12V / 9AH
Cantidad
6K
20
10K
20
Corriente de carga
4 A ± 10% (max.)
Voltios de carga
(Número de baterías*13.65 V) ± 1%
INDICADORES
Pantalla LCD
Estado del SAI, nivel de carga, nivel de batería, tensión de entrada/salida, tiempo de descarga y condiciones de fallo.
ALARMAS
Modo batería
Sonido cada 4 segundos
Batería baja
Sonido cada segundo
Sobrecarga
Sonido dos veces cada segundo
Fallo
Sonido contínuo
DATOS FÍSICOS
Medidas Pr x An x Al
592 X 250 X 576 (mm)
Peso neto (kgs)
6K
66,50 kg
10K
83 kg
CONDICIONES AMBIENTALES
Humedad
20-95 % RH @ 0- 40 C sin condensación
Temperatura funcionamiento
0 ~ 40 C (vida batería se reduce con temp. > 25 C)
Altitud de funcionamiento
<1000m
Nivel de ruido
6K
< 55dB @ 1 Metro
10K
< 58dB @ 1 Metro
GESTIÓN SOFTWARE
Smart RS-232 & USB
Soporta Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y Mac
SNMP opcional
Gestión de la alimentación desde el gestor SNMP y navegador web.
