TARJETA COMUNICACIÓN AS400
Ficha técnica
Vídeo youtube

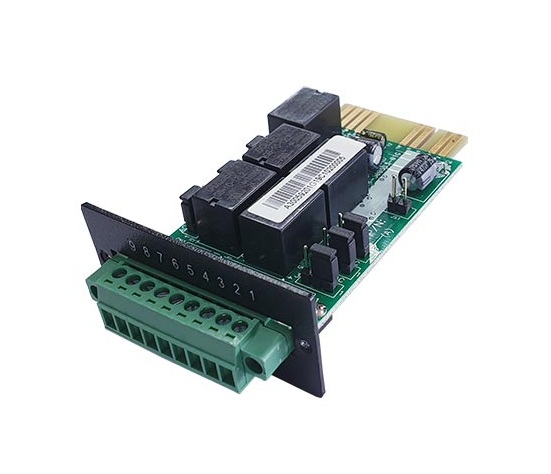

Tarjeta comunicación AS400 diseñada para proporcionar monitorización remota mediante contactos en equipos con slot inteligente, disponible en versión con conector exterior DB9 o conector de 9 pines, manteniendo en ambos casos la misma funcionalidad de señalización de estados críticos del SAI y la misma configuración mediante jumpers para adaptación a distintos entornos de integración.
- Monitorización de múltiples UPS
- Protección de seguridad remota
- Notificaciones de alarmas audibles
- Actualización de firmware simple con un clic
✓Tarjeta de comunicación AS400 para SAI Lapara y equipos compatibles con slot inteligente
✓Disponible en versión con conector exterior DB9 o conector de 9 pines
✓Monitorización remota del estado del SAI mediante señales a través del conector de comunicación
✓Selección del estado de la señal abierto o cerrado mediante configuración de jumpers
✓Asignación de señales para fallo UPS, alarma audible, bypass activo y batería baja
✓Entrada ON/OFF dedicada a través del pin 4 del conector
✓Integración sencilla en entornos que requieren señalización por contactos
Tarjeta de comunicación AS400 para SAI Lapara
| Parámetro | Versión DB9 | Versión conector 9 pines |
|---|---|---|
| Producto | Tarjeta comunicación AS400 para SAI Lapara | Tarjeta comunicación AS400 para SAI Lapara |
| Compatibilidad | SAIs Lapara y compatibles con slot inteligente | SAIs Lapara y compatibles con slot inteligente |
| Función principal | Monitorización remota del estado del SAI mediante señales | Monitorización remota del estado del SAI mediante señales |
| Configuración de señal | Selección de estado abierto o cerrado mediante jumpers | Selección de estado abierto o cerrado mediante jumpers |
| Conector exterior | DB9 | Conector de 9 pines |
| ASIGNACIÓN DE PINES | ||
| Pin 1 | Fallo UPS | |
| Pin 2 | Alarma audible de la UPS | |
| Pin 3 | GND | |
| Pin 4 | ON/OFF entrada | |
| Pin 5 | Relays | |
| Pin 6 | Bypass activo | |
| Pin 7 | Batería baja | |
| Pin 9 | Sin uso | |
| DESCRIPCIÓN DE JUMPERS | ||
| JP1 | Alarma SAI → Pin 2 | |
| JP2 | SAI encendido → Pin 5 | |
| JP3 | Bypass → Pin 6 | |
| JP4 | Batería baja → Pin 7 | |
| JP5 | Sin uso → Pin 9 | |
| JP6 | Fallo UPS → Pin 1 | |
GENERAL
Producto
DB9
Tarjeta comunicación AS400 para SAI Lapara
9 PINES
Tarjeta comunicación AS400 para SAI Lapara
Compatibilidad
SAIs Lapara y compatibles con slot inteligente
Función principal
Monitorización remota del estado del SAI mediante señales
Configuración de señal
Selección de estado abierto o cerrado mediante jumpers
Conector exterior
DB9
DB9
9 PINES
Conector de 9 pines
ASIGNACIÓN DE PINES
Pin 1
Fallo UPS
Pin 2
Alarma audible de la UPS
Pin 3
GND
Pin 4
ON/OFF entrada
Pin 5
Relays
Pin 6
Bypass activo
Pin 7
Batería baja
Pin 9
Sin uso
DESCRIPCIÓN DE JUMPERS
JP1
Alarma SAI → Pin 2
JP2
SAI encendido → Pin 5
JP3
Bypass → Pin 6
JP4
Batería baja → Pin 7
JP5
Sin uso → Pin 9
JP6
Fallo UPS → Pin 1
