Technical datasheet
The HR1234W 12V 9Ah battery is one of the most widely used and reliable batteries for high-performance UPS systems and other applications.
- Capable of lasting up to 5 years in standby mode
- More than 260 charge and discharge cycles at 100% depth of discharge
- Highly efficient
- Leak-proof
Its internal composition is lead and acid; as it is a sealed battery, it can operate in any position without risk of leaks.
✓Batería AGM High Rate de 12V y 35W diseñada para sistemas UPS de alta demanda
✓Vida útil en flotación de 5 años a 25℃
✓Tecnología AGM de baja resistencia interna para una entrega de energía extra
✓Aumento del 30 % en la salida de potencia con 15 minutos de tiempo de respaldo
✓Sellada, libre de mantenimiento, con alta fiabilidad y bajo nivel de autodescarga
✓Corriente máxima de descarga de 140A durante 5 segundos
✓Corriente máxima de carga de 2.7A
✓Terminal F2 Faston de 6.3 mm y carcasa ABS con opción retardante de llama
✓Apta para centros de datos, UPS/EPS, telecomunicaciones, alarmas y sistemas de seguridad

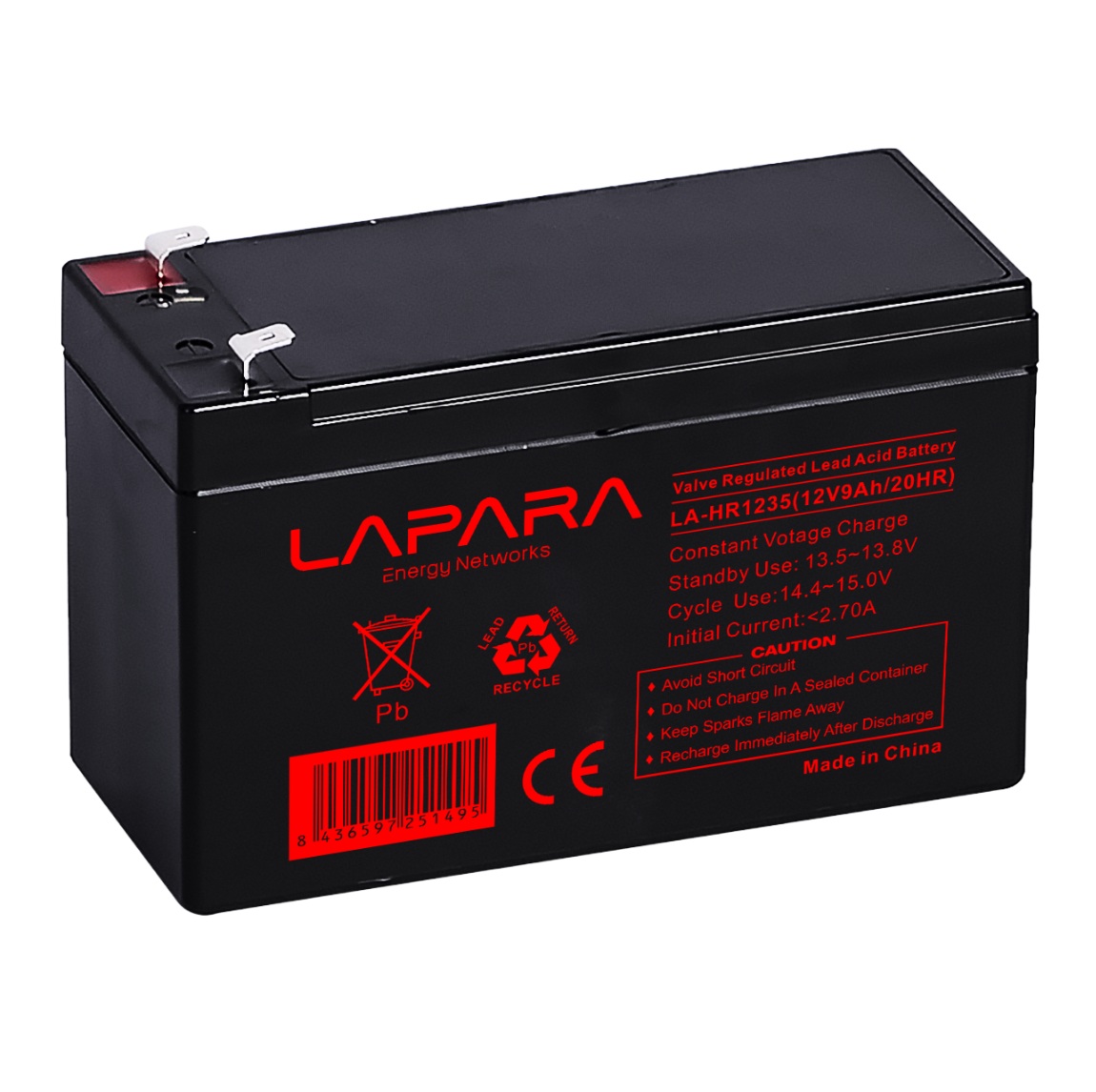

Batería LA-HR1235W
| Parámetro | LA-HR1235W |
|---|---|
| Producto | Batería AGM High Rate |
| Modelo | LA-HR1235W |
| Voltaje nominal | 12V (6 celdas por unidad) |
| Capacidad (15 minutes rate to 1.67V/cell) | 35W |
| Capacidad nominal (20 Hour rate) | 9.0Ah |
| Vida útil en flotación | 5 años a 25 ℃ |
| CAPACIDAD @ 25℃ (77℉) | |
| 15 min rate (1.67V) | 35.0W |
| 1 hour rate (5.92A, 1.60V) | 6.00Ah |
| 3 hour rate (2.35A, 1.70V) | 7.23Ah |
| 20 hour rate (0.458A, 1.75V) | 9.16Ah |
| CONSTRUCCIÓN | |
| Positivo | Dióxido de plomo |
| Negativo | Plomo |
| Electrolito | Ácido sulfúrico |
| Separador | Fibra de vidrio |
| Válvula de seguridad | EPDM |
| Terminal | Cobre |
| Contenedor | ABS (UL94-HB) / ABS retardante de llama (UL94-V0) |
| DATOS ELÉCTRICOS | |
| Resistencia interna | Aprox. 16.7 mΩ / 25℃ ±15% |
| Corriente de carga máxima | 2.7A |
| Corriente de descarga máxima | 140A (5 seg.) |
| Corriente de cortocircuito | 430A |
| TEMPERATURA DE FUNCIONAMIENTO | |
| Temperatura nominal | 25℃ (77℉) |
| Descarga | -15℃ ~ 50℃ (5℉ ~ 122℉) |
| Carga | -15℃ ~ 40℃ (5℉ ~ 104℉) |
| Almacenamiento | -15℃ ~ 40℃ (5℉ ~ 104℉) |
| CAPACIDAD AFECTADA POR LA TEMPERATURA (20HR) | |
| 40℃ | 102% |
| 25℃ | 100% |
| 0℃ | 85% |
| -15℃ | 65% |
| MÉTODO DE CARGA A 25℃ | |
| Voltaje de carga en flotación | 13.5~13.8 VDC (-3mV/cell/℃) |
| Voltaje de carga de ecualización | 14.1~14.4 VDC (-4mV/cell/℃) |
| Voltaje de uso cíclico | 14.4~15.0 VDC (-5mV/cell/℃) |
| DATOS FÍSICOS | |
| Longitud | 151 mm |
| Ancho | 65 mm |
| Altura | 94 mm |
| Altura total | 100 mm |
| Terminal | F2 (6.3 mm Faston) |
| Peso aproximado | 2.46 kg ±3% |
| NORMAS Y CERTIFICACIONES | |
| Normas | IEC, BS, JIS y Eurobat |
| Certificaciones | UL (MH62092) y CE |
GENERAL
Producto
Batería AGM High Rate
Modelo
LA-HR1235W
Voltaje nominal
12V (6 celdas por unidad)
Capacidad 15 min
35W
Capacidad nominal
9.0Ah
Vida útil en flotación
5 años a 25℃
CAPACIDAD @ 25℃
15 min rate
35.0W
1 hora
6.00Ah
3 horas
7.23Ah
20 horas
9.16Ah
CONSTRUCCIÓN
Positivo
Dióxido de plomo
Negativo
Plomo
Electrolito
Ácido sulfúrico
Separador
Fibra de vidrio
Válvula de seguridad
EPDM
Terminal
Cobre
Contenedor
ABS (UL94-HB) / ABS retardante de llama (UL94-V0)
DATOS ELÉCTRICOS
Resistencia interna
Aprox. 16.7 mΩ / 25℃ ±15%
Corriente de carga máxima
2.7A
Corriente de descarga máxima
140A (5 seg.)
Corriente de cortocircuito
430A
TEMPERATURA DE FUNCIONAMIENTO
Temperatura nominal
25℃ (77℉)
Descarga
-15℃ ~ 50℃ (5℉ ~ 122℉)
Carga
-15℃ ~ 40℃ (5℉ ~ 104℉)
Almacenamiento
-15℃ ~ 40℃ (5℉ ~ 104℉)
CAPACIDAD AFECTADA POR LA TEMPERATURA
40℃
102%
25℃
100%
0℃
85%
-15℃
65%
MÉTODO DE CARGA A 25℃
Voltaje de carga en flotación
13.5~13.8 VDC (-3mV/cell/℃)
Voltaje de carga de ecualización
14.1~14.4 VDC (-4mV/cell/℃)
Voltaje de uso cíclico
14.4~15.0 VDC (-5mV/cell/℃)
DATOS FÍSICOS
Longitud
151 mm
Ancho
65 mm
Altura
94 mm
Altura total
100 mm
Terminal
F2 (6.3 mm Faston)
Peso aproximado
2.46 kg ±3%
NORMAS Y CERTIFICACIONES
Normas
IEC, BS, JIS y Eurobat
Certificaciones
UL (MH62092) y CE
